全国2008年1月高等教育自学考试
非线性电子电路试题
课程代码:02342

一、单项选择题（本大题共10小题,每小题2分,共20分）
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.通信系统中广泛应用的各种混频器、调制器、解调器、倍频器等,实现其频率变换功能,都是利用（　　　）
A.放大电路
B.振荡电路
C.线性电子电路
D.非线性电子电路

2.单频调制AM波的最大振幅为1.4V,最小振幅为0.6V,它的调幅度m为（　　　）
A.0.5
B.0.4
C.0.3
D.0.1

3.下列振荡器中,输出信号波形好的是（　　　）
A.变压器耦合振荡器
B.电感反馈振荡器
C.电容反馈振荡器
D.不确定

4.两种载波频率相同,调制信号频率（0.4～5kHz）也相同的ＦＭ波（mf=15）和SSB波,那么它们的带宽分别为（　　　）
A.75 kHz、5 kHz
B.150 kHz、5 kHz
C.160 kHz、10 kHz
D.160 kHz、5 kHz

5.判断三端式振荡器能否振荡的原则是（　　　）
A.Xce与Xbe电抗性质相同,Xce与Xbc电抗性质不同
B.Xce与Xbe电抗性质相同,Xce与Xbc电抗性质相同
C.Xce与Xbe电抗性质不同,Xce与Xbc电抗性质不同
D.Xce与Xbe电抗性质不同,Xce与Xbc电抗性质相同

6.m=0.4的普通调幅信号中,含有有用信息的功率占它总功率的百分比是（　　　）
A.12.5%
B.10%
C.7.4%
D.4.3%

7.已知调幅收音机中频为465kHz,当收听中央台720千赫的广播节目时,有时会受到1650千赫信号的干扰,这种干扰属于（　　　）
A.交调干扰
B.互调干扰
C.中频干扰
D.镜像干扰

8.用调制信号uΩ=UΩsinΩt,对载波uc=Uccosωct进行调频,则调频信号的数学表达式uFM为（　　　）
A.Uccos(ωct+mfsinΩt)
B.Uccos(ωct-mfcosΩt)
C.UΩsin(ωct+mfcosΩt)
D.UΩsin(Ωt-mfsinΩt)

9.调频时,如果调制信号振幅增大一倍,调制信号频率也升高一倍,则它的频带宽度（　　　）
A.增大四倍
B.增大二倍
C.增大一倍
D.不变

10.调相波的最大频偏与调制信号的UΩ、Ω关系是（　　　）
A.与UΩ成正比、与Ω成正比
B.与UΩ成正比、与Ω成反比
C.与UΩ成反比、与Ω成正比
D.与UΩ成反比、与Ω成反比

二、多项选择题（本大题共5小题,每小题2分,共10分）
在每小题列出的四个备选项中至少有两个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选、少选或未选均无分.
11.乘积型同步检波器可以解调的已调波有（　　　　　）
A.AM波
B.DSB波
C.SSB波
D.FM波

12.反馈型振荡器的振幅稳定条件是（　　　　　）

14.利用反馈控制技术,根据控制电信号参量的不同,目前反馈控制电路主要有（　　　　　）
A.自动增益控制
B.自动幅度控制
C.自动频率控制
D.自动相位控制

15.欲使高频功率放大器外部特性达到设计要求,需要正确调整的外部参数有（　　　　　）
A.供电电源电压
B.激励电压
C.偏置电压
D.负载

三、填空题（本大题共5小题,每小题2分,共10分）
请在每小题的空格中填上正确答案.错填、不填均无分.
16.反馈型振荡器起振的振幅条件是_____________,起振的相位条件是_____________.
17.锁相环实际上是一个_____________控制系统,当环路达到锁定状态时,输出信号与输入参考信号两者的关系是_____________.
18.调频波与调相波两者的频谱相似,不同之处在于_____________对两者的频谱宽度影响不同.
19.斜率鉴频器的基本原理是利用_____________进行频率-幅度的变换,将调频波变换为调频-调幅波,再通过包络检波器将调制信号恢复出来.
20.某混频器输入AM波,混频器输出信号特点,从波形看它与输入信号_____________相同,从频谱图看它与输入信号频谱结构完全相同,只是_____________不同.

四、简答题（本大题共3小题,每小题4分,共12分）

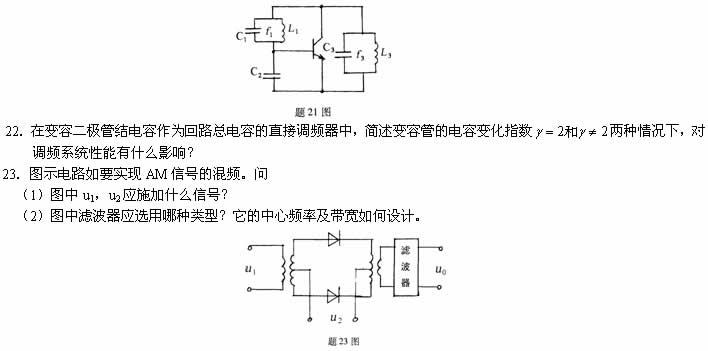

21.图示某振荡器的交流等效电路,其中f1是L1C1并联回路的谐振频率,f3是L3C3并联回路的谐振频率.问
（1）该电路中两个并联回路分别呈现何种性质的电抗时,电路才能振荡？
（2）该电路振荡频率f0的范围是多少？

五、计算题（本大题共5小题,共30分）

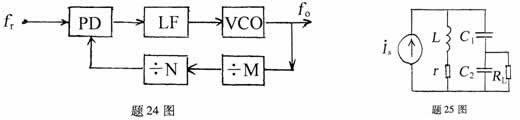

24.（本题5分）图示锁相频率合成器,输入参考频率fr=25kHz,前置固定分频器M=10,输出频率范围为9～10MHz,求
（1）频率间隔为多少？
（2）可变分频比N为多少？

25.（本题7分）图示某高频小信号谐振放大器的等效电路,其中L=100μH,r=10Ω,C1=C2=200pF,RL=25kΩ,信号源内阻略去不计,计算:
（1）回路谐振频率f0；
（2）回路本身品质因数Q0；
（3）整个电路的品质因数Q；
（4）回路的通频带B.
26.（本题5分）载波频率为1026kHz的普通调幅发射机,若载波功率为200W,调制信号频率为4kHz,m=30%,求:
（1）已调信号中含有哪些频率成份？它们的频率各是多少？
（2）已调信号占据多大的频带宽度？
（3）已调信号的总功率为多大？

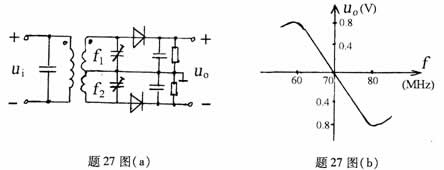

27.（本题5分）图（a）鉴频电路,上下两个回路谐振频率分别为f1、f2,现测得它的鉴频特性曲线如图（b）所示,输入信号ui=1.5cos(14×107πt+50sin2×105πt)V,求:
（1）f1和f2；（2）ui的最大频偏Δfm、频带宽度Bs；（3）鉴频灵敏度SD；（4）输出电压uo.

28.（本题8分）工作在临界状态的某高频功率放大器,Ec=24V,集电极电压利用系数ξ=0.9,集电极电流流通角θ=75°,[已知α0（θ）=0.29,α1（θ）=0.455],功放管集电极电流简谐脉冲的幅度icmax=5A,计算:
（1）集电极电压Uc、集电极电流Ic0、Ic1；
（2）输出功率P1,集电极转换效率η；
（3）电源供给的直流输入功率P0.

六、识图与画图题（本大题共3小题,共18分）

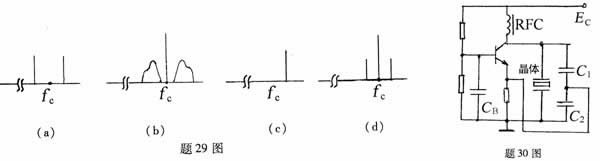

29.（本题6分）分别说明图示四种频谱结构各属于哪种调幅信号的频谱.（fc为载波频率）

30.（本题5分）图示电路中RFC为高频扼流图,CB为旁路电容,要求:
（1）画出它的交流等效电路.
（2）根据相位条件判断该电路能否振荡？如能振荡,说明它属于哪种类型振荡器.
（3）说明晶体在电路中的作用.

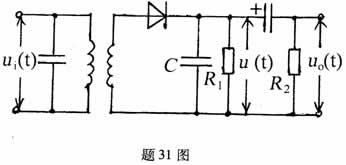

31.（本题7分）图示电路中输入信号ui(t)=Uc(1+mcosΩt)sinωct,问
（1）该电路的完整名称是什么？
（2）该电路有可能出现哪两种特殊失真？分别写出不失真的条件表达式.
（3）定性绘出ui(t)、u(t)、uo(t)三者波形.（要工整清晰,时间对齐）
